Фракталы и вейвлеты для сжатия изображений в действии

преобразования. Каждое окно должно содержать массив зна-чений градаций серого для этого изображения (команда ню Run ♦ Gray Image (Выполнить ♦ Изображение в градациях серого)).

В окне вейвлет-преобразования может также быть отображен бинарный вариант вейвлет-преобразования изображения, как показано на Рис. А.3.2. Эта опция отображает х% наибольших коэффициентов черным цветом, а оставшиеся (100-*)% коэффициентов белым. Вывод на экран бинарного изображения обычно занимает минуту или две, так как в выбор коэффициентов входит операция сортировки.

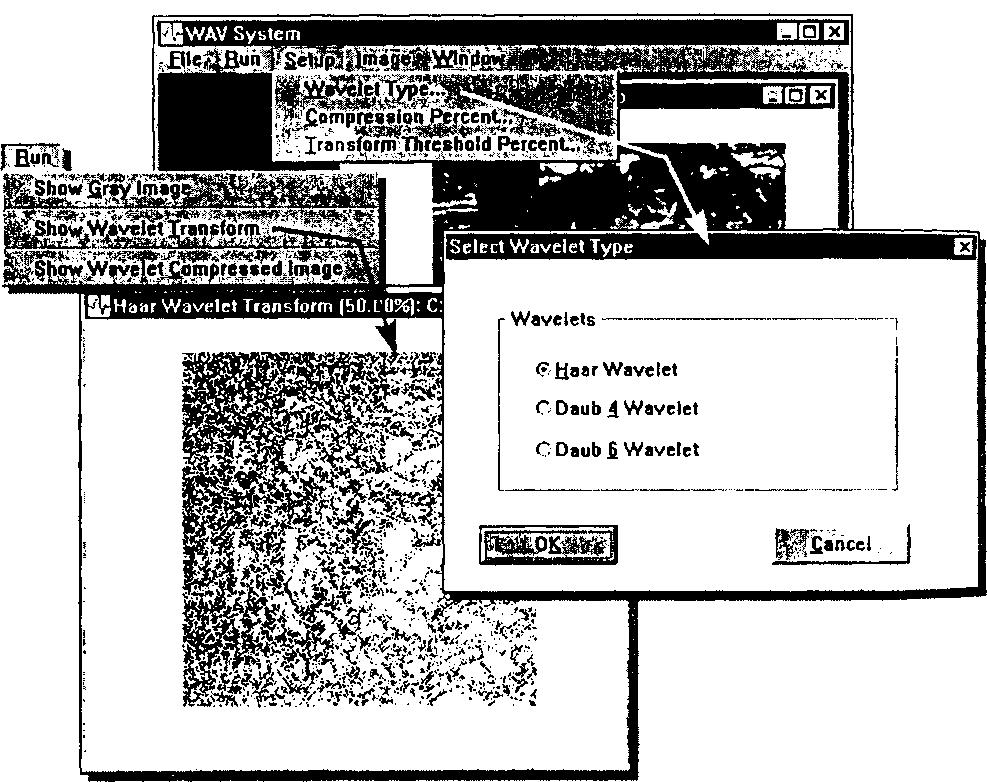

Рис. А.3.2. В окне вейвлет-преобразования может отображаться как сжатое изо-

бражение (команда меню Run ф Show Wavelet Compressed Image

(Выполнить ф Показать вейвлет-сжатое изображение)), так и вейвлет-преобразование изображения (команда меню Run ф Show Wavelet Transform (Выполнить ф Показать вейвлет-преобразование)). На рисунке приведено изображение Leaves, сжатое с помошью вей влетов Хаара с оставленными 50% коэффициентов. Тип вейвлетов, проиент сжатия и пороговый процент преобразования (для вывода коэффииИ~ ентов вейвлет-преобразования) определяются пользователем в соответствующих диалогах

ожение А, Использование прилагаемого программного обеспечения

255

А.3.2. Вейвлет-кодирование с нуль-деревом

Окно вейвлет-кодирования с нуль-деревом кодирует растровое изображение, используя алгоритм кодирования с нуль-деревом, описанный в главе 7. На Рис. А.3.3 показан пример такого окна с открытыми меню Setup (Установки) и Run (Выполнить). Как и в окне базового вейвлет-сжатия, вы можете выбрать один из трех типов вейвлетов, а также процент сжатия. Процент сжатия - это процент вейвлет-коэффициентов, которые будут сохранены после децимации. Однако при нулевом значении, заданном по умолчанию, децимация вообще не будет происходить. Кроме того, кодирование с нуль-деревом имеет опцию Set Мах Bit Plane... (Установить максимальную битовую плоскость).

А.3.3. Окно колирования с ну ль-деревом. Это окно имеет опиии выбора

типа вейвлетов, процента сжатия и максимальной битовой плоскости, используемые при кодировании. В процессе кодирования в окне отображается символьный массив для каждой битовой плоскости
