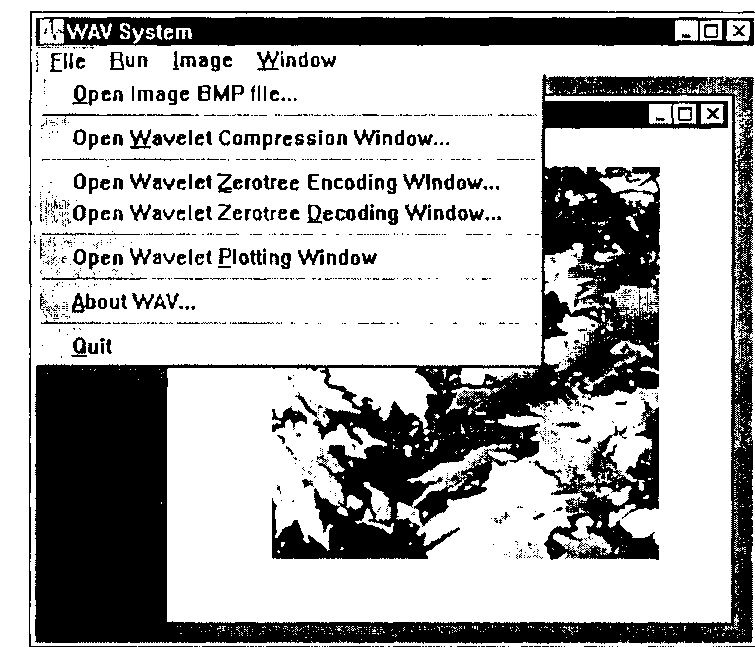

Рис.А.3.1.

Главное окно системы WAV

ожеиие А. Использование прилагаемого программного обеспечения

253

А.3.1. Окно вейвлет-сжатия

В окне вейвлет-сжатия может отображаться как сжатое изображение (команда меню Run ♦ Show Wavelet Compressed Image (Выполнить ♦ Показать вейвлет-сжатое изображение)), так и вейвлет-преобразование изображения (команда меню Run ♦ Show Wavelet Transform (Выполнить ♦ Показать вейвлет-преобразование)). Вы можете выбрать один из трех типов вейвлетов: вейвлеты Хаара, Б4-вейвлеты Добеши и D6-вейвлеты Добеши. Вы можете задать процент сжатия с помощью диалога Compression Percent... (Процент сжатия...), вызываемого из меню Setup (Установки). Это процент коэффициентов вейвлет-преобразования, которые не будут обнуляться перед применением обратного преобразования. Таким образом, если процент сжатия равен 10, то 10% наибольших по величине коэффициентов вейвлет-преобразования будут сохранены, а оставшиеся 90% - положены равными нулю. Однако, если этот процент равен 0, то никакой децимации вообще не происходит. Напомним, что процент сжатия 10% не означает сжатие в соотношении 10:1, так как информация о расположении оставшихся 10% коэффициентов тоже должна быть сохранена. Обработка, которая выполняется при выборе команды меню Run ♦ Show Wavelet Compressed Image (Выполнить ♦ Показать вейвлет-сжатие изображения) при проценте сжатия равном х%, осуществляется следующим образом:

1. К изображению применяется вейвлет-преобразование, использующее выбранный тип вейвлетов,.

2. Максимальные по модулю х% коэффициентов преобразования сохраняются, а оставшиеся (100-х)% полагаются равными нулю и удаляются из двумерного массива коэффициентов преобразования.

3. После децимации к массиву применяется обратное вейвлет-преобразование. Полученное в результате изображение выводится на экран.

Вы можете узнать ошибку выполнения сжатия, открыв окно вычитания изображений, так же, как и в системе фрактального сжатия изображений. Точно так же для этого необходимо, чтобы было открыто окно, отображающее исходное изображение (команда меню File ♦ Open Image BMP file... (Файл ♦ Открыть BMP-файл изображения...)) и окно вейвлет-
