Совершенно необычайный вид приобрели бы для подводного наблюдателя те предметы, которые частью погружены в воду, частью же выступают над нею. Пусть в реку погружена водомерная рейка (рис.122). Что увидит наблюдатель, помещенный под водой, в точке А? 214

Разделим обозреваемое им пространство —360 градусов *— на участки и займемся каждым участком отдельно. В пределах угла 1 он увидит дно реки, — если только, конечно, оно достаточно освещено. В угле 2 он увидит подводную часть рейки без искажений. Примерно в угле 3 он увидит отражение той же части рейки, т.е. перевернутую погруженную половину^ ее (вспомните, что ска-

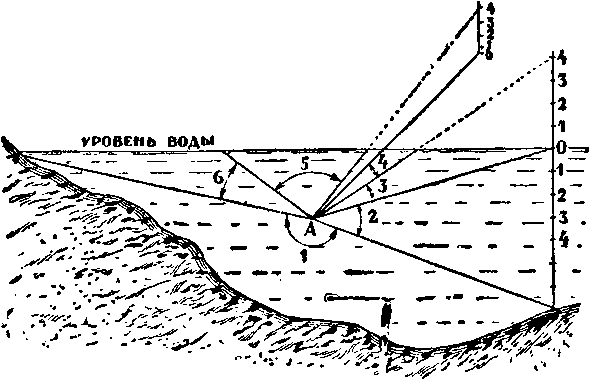

Рис. 122. Вид полупогруженной водомерной рейки для. подводного наблюдателя, глаз которого помещен в А. В угле 2 видна, в туманных очертаниях, погруженная часть рейки. В угле 3—отражение ее от внутренней поверхности воды. Еще выше видна выступающая часть рейки в сокращении и притом отделенная от остальной ее части промежутком. В угле 4 — отражается дно. В угле 5 виден весь надводный мир в форме конической трубы. В угле 6 видно отражение дна от нижней поверхности воды. В угле 1 — неясное изображение дна.

зано было о „полном внутреннем отражении"). Еще выше подводный наблюдатель увидит выступающую часть рейки, — но она не составит продолжения подводной, а переместится гораздо выше, совершенно отделившись от своего основания. Разумеется, наблюдателю в голову не придет, что эта витающая рейка составляет продолжение первой! К тому же, рейка покажется сильно сжатой, особенно в нижней части, — там деления будут заметно сближены. Дерево на берегу, затопленном разливом, должно из-под воды казаться таким, каким оно изображено на рис. 123.

215

А если бы на месте рейки находился человек, то из-под воды он представился бы фигурой рис.124. В таком виде купальщик должен казаться рыбам! Для них мы, идя по мелкому дну, раздваиваемся, превращаемся в два существа: верхнее — безногое, нижнее — безголовое с четырьмя ногами! Когда мы удаляемся от подводного наблюдателя, верхняя половина нашего тела все сильнее сжимается в нижней части; на некотором расстоянии почти все надводное туло-
