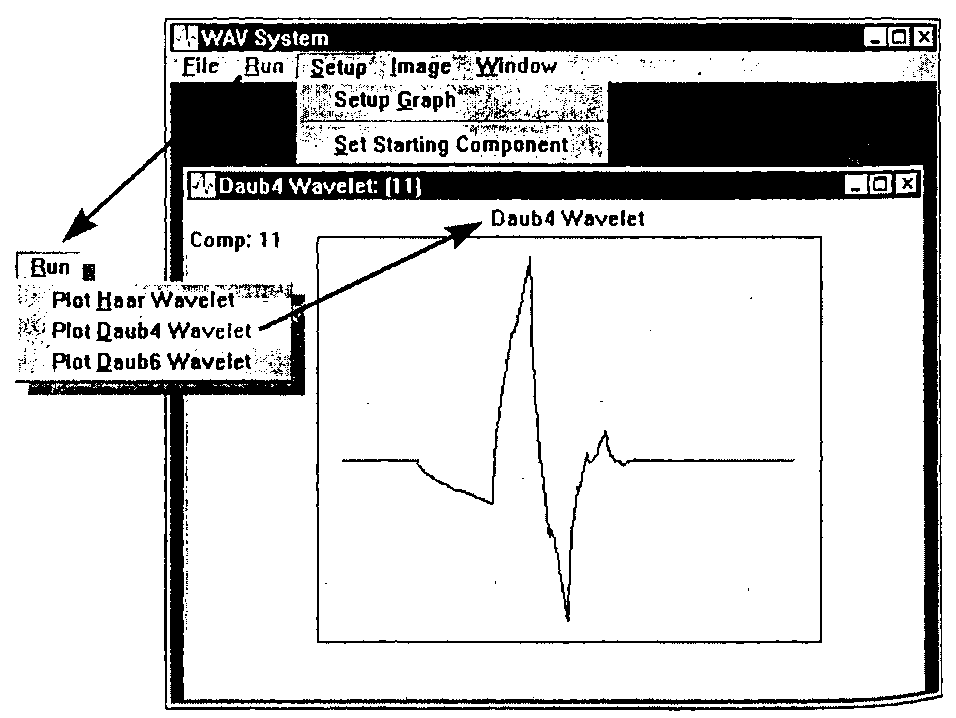

Рис. A.3.5.

Окно построения вейвлетов может отображать вейвлет-функии*1 Хаара, Аобеши-04 и Аобеши-Об

ложение А. Использование прилагаемого программного обеспечения

259

Почему этот алгоритм создает график вейвлет-функции? Напомним, что одномерный вектор вейвлет-преобразования представляет коэффициенты разложения по базису некоторой функции, используя масштабированные и сдвинутые версии вейвлет-функции в качестве базисных функций. Какой тип функции будет иметь разложение с единственным ненулевым коэффициентом? Это должна быть одна из базисных функций, т.е. одна из масштабированных и сдвинутых вейвлет-функции. Если вы зададите больше начальных компонентов, например 50 или 100, вы увидите, что график вейвлет-функции сдвинется вправо и сожмется, т.е. это дает сдвиг и масштабирование.

А.3.5.1. Установка параметров графика

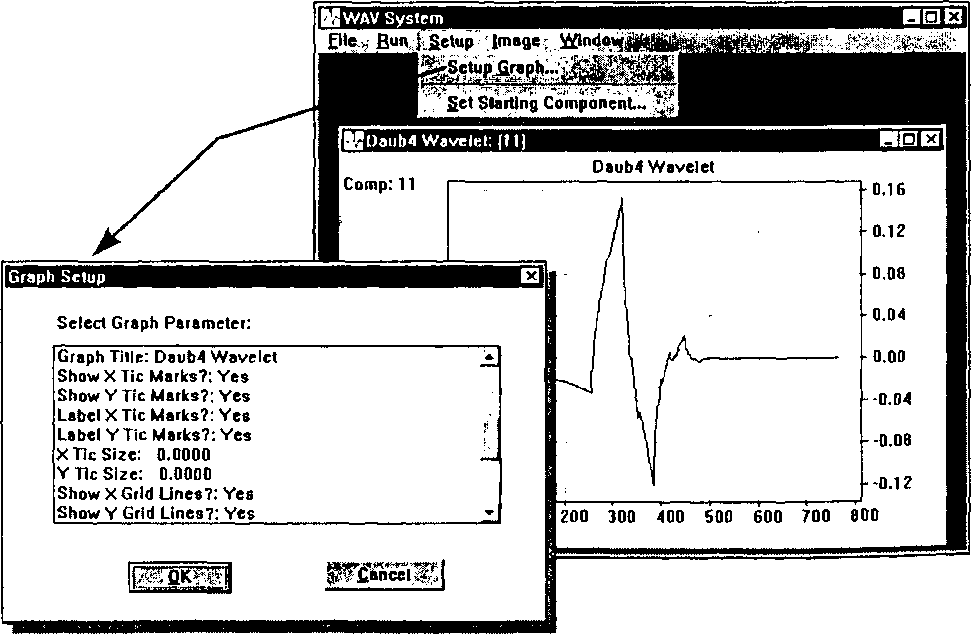

Диалог установок графика (Рис. А.3.6) управляет построением графика, позволяя вам включать или выключать различные опции, такие как линии сетки или элементы разметки осей. Вы можете изменить область графика х-у, реализовав грубое масштабирование, если параметр Scale Window from Data? (Масштабировать окно по данным?) установите в No (Нет), а затем измените значения параметров X Min (Минимальное X), X Мах (Максимальное X), Y Min (Минимальное Y) и Y Мах (Максимальное Y).

А.3.6.

Аналог установок графика управляет отображением графика, например, добавляя линии сетки и элементы разметки осей

ЕИЛОЖЕНИЕ В. |блиотека утилит Windows

В этом приложении дается краткий обзор программирования для Windows и описывается библиотека UWL (Utility Windows Library - Библиотека утилит Windows) - объектно-ориентированная библиотека классов С++, которая стала основой для разработки программ, прилагаемых к книге.

|1# Программирование для Windows

С точки зрения программирования, среда Windows определяется интерфейсом API (Application Programming Interface -Интерфейс программирования приложений) для Windows, который состоит из более чем тысячи определений функций, а также определений типов, структур и констант. Чтобы программировать для Windows на языке С, вы можете писать код, который напрямую обращается к функциям API. Существуют также несколько библиотек классов С++, разработанных для облегчения программирования для Windows. Наиболее известная из них - это библиотека MFC (Microsoft Foundation Classes), которая на сегодняшний день эффективно определяет Windows-интерфейс языка С++. Программное обеспечение, прилагаемое к данной книге, использует для обеспечения интерфейса со средой Windows собственную встроенную библиотеку классов, называемую UWL (Utility Windows Library - Библиотека утилит Windows). Эта библиотека является основой для легкой реализации подмножества функций Windows API. Полный исходный код UWL содержится в программном обеспечении.
