Итак, дно пруда кажется нам вогнутым. Наоборот, если бы мы могли со дна пруда смотреть на перекинутый через него мост, он казался бы нам выпуклым (как изображено на рис. 116; о способе получения этой фотографии будет сказано позже). В данном случае лучи пе-210

Рис. 116. В таком виде представляется подводному наблюдателю железнодорожный мост, перекинутый через реку (с фотографии проф. Вуда).

реходят из слабо преломляющей среды (воздуха) в сильно преломляющую (воду), поэтому и эффект получается обратный, чем при переходе лучей из воды в воздух. По сходной причине и ряд людей, стоящих, например, возле аквариума, должен казаться рыбам не прямой шеренгой, а дугой, обращенной своей выпуклостью к рыбе. О том, как видят рыбы, или, вернее, как они должны были бы видеть, если бы имели человеческие глаза, — мы скоро побеседуем подробнее.

НЕВИДИМАЯ БУЛАВКА

Воткните булавку в плоский пробковый кружок и положите его булавкой вниз на поверхность воды в миске. Если пробка не чересчур широка, то, как бы ни наклоняли голову, вам не удастся увидеть булавки — хотя, казалось бы, она достаточно длинна, чтобы пробка не заслоняла ее от вас (рис. 117).

Почему же лучи света не достигают от булавки до вашего глаза? PtlCt Опыт с Потому что они претерпевают то, что булавкой] невидимой в физике называется „полным вну- в воде.

тренним отражением".

Напомним, в чем состоит это явление.

На рис. 118 можно проследить за путями лучей, переходящих из воздуха в воду (вообще — из среды менее преломляющей в среду более преломляющую). Общий закон состоит в том, что, переходя в воду, луч при:

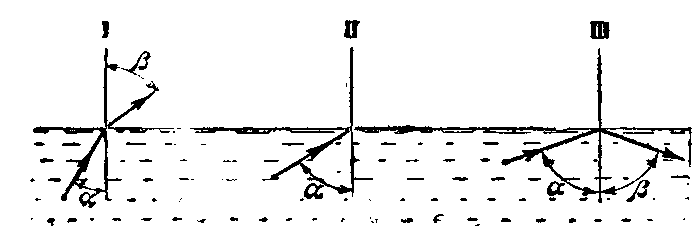

Рис. 118. Разные случаи преломления луча при переходе из воды в воздух. В случае, изображенном на черт. II, когда луч падает под предельным углом к перпендикуляру падения, луч выходит из воды, скользя вдоль ее поверхности. В III изображен случай полного внутреннего отражения.

211

ближается к „перпендикуляру падения"; например луч, падающий на воду под углом р к перпендикуляру, вступает в нее уже под углом а, который меньше, чем р. Но что бывает, когда падающий луч, скользя по поверхности воды, падает на водную поверхность почти под прямым углом к перпендикуляру? Он вступает в воду под углом меньшим, чем прямой, а именно, иод углом всего в 487* градусов. Под большим углом к перпендикуляру, чем 48уа градусов, луч вступить в воду не может; это для воды „предельный" угол. Необходимо уяснить себе эти несложные отношения, чтобы
