метров. Аналогично вы можете исказить процент преобраз0 ваний поворота/отражения. После того как искажение бьщ0 сделано, его можно отменить только заново загрузив ранго вый файл. Разумеется, такое искажение не стоит выполнять при обычной работе.

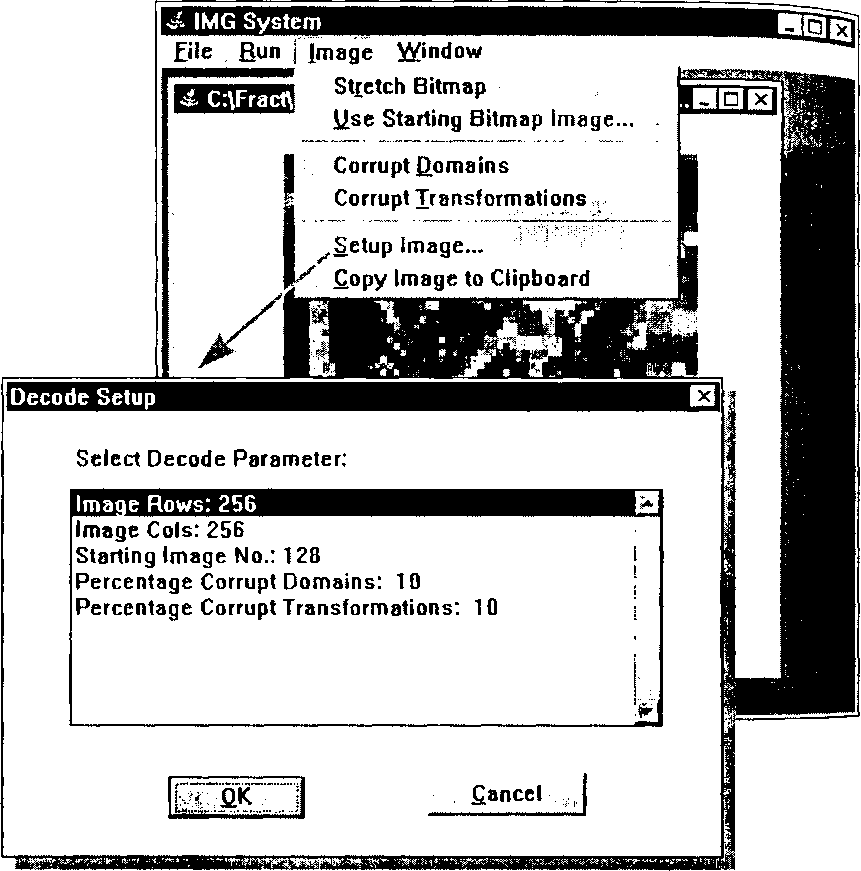

Рис. А.2.7.

Меню Image (Изображение) и диалог с установками для окна кодирования

А.2.4. Окно вычитания изображений

Окно вычитания изображений сравнивает декодированное изображение с исходным изображением. Для того чтобы открыть окно вычитания изображений, необходимо открыть окно кодирования и окно декодирования. Изображение в окне кодирования должно быть преобразовано во внутренний массив значений градаций серого. Если это не было сделано в результате кодирования, вы можете сделать это с

южение А. Использование прилагаемого программного обеспечения

249

помощью команды меню Gray Image (Градации серого) в окне кодирования. Чтобы запустить вычитание изображений, нужно просто выбрать этот пункт в меню Run (Выполнить) в окне вычитания изображений. Здесь нет никаких параметров установки. На Рис. А.2.8 показан пример окна вычитания изображений. Программа сообщает среднюю пиксельную ошибку и пиковое соотношение сигнал/шум (PSNR), а также выводит на экран дефект изображения. Дефект изображения здесь отображается в негативе, т.е. нулевой ошибке соответствует белый цвет, а чем больше ее величина, тем темнее цвет изображения. Чем меньше это изображение похоже на исходное изображение, тем меньше ошибка. Окно вычитания изображений работает с самыми последними открытыми окнами кодирования и декодирования. Во избежание путаницы, лучше всего открыть нужное окно кодирования и окно декодирования, прежде чем открывать окно вычитания изображений.

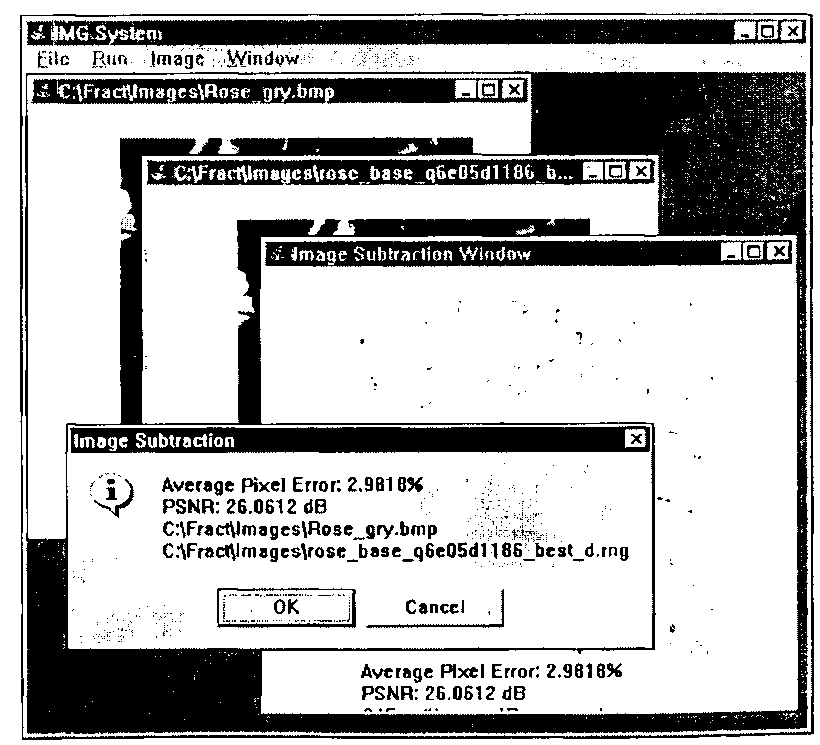

A.2.8.

Окно вычитания изображений вычитает леколированное изображение из исхолного колируемого изображения и вычисляет среднюю пиксельную ошибку и пиковое соотношение сигнал/шум (РЭМИ)

250

Фракталы и вейвлеты для сжатия изображений в лействцц

А.2.5. Графическое окно

Последнее свойство системы IMG - это окно двумерной Гра фики. В этом окне изображение выводится в виде двумерно^ поверхности в трехмерном пространстве. Графическое окно работает совместно с окном кодирования. Чтобы открыть это окно, нужно сначала открыть файл растрового изображения в окне кодирования и преобразовать это изображение в массив значений градаций серого. На Рис. А.2.9 показано графическое окно вместе с соответствующим окном кодирования и диалог с установками.
