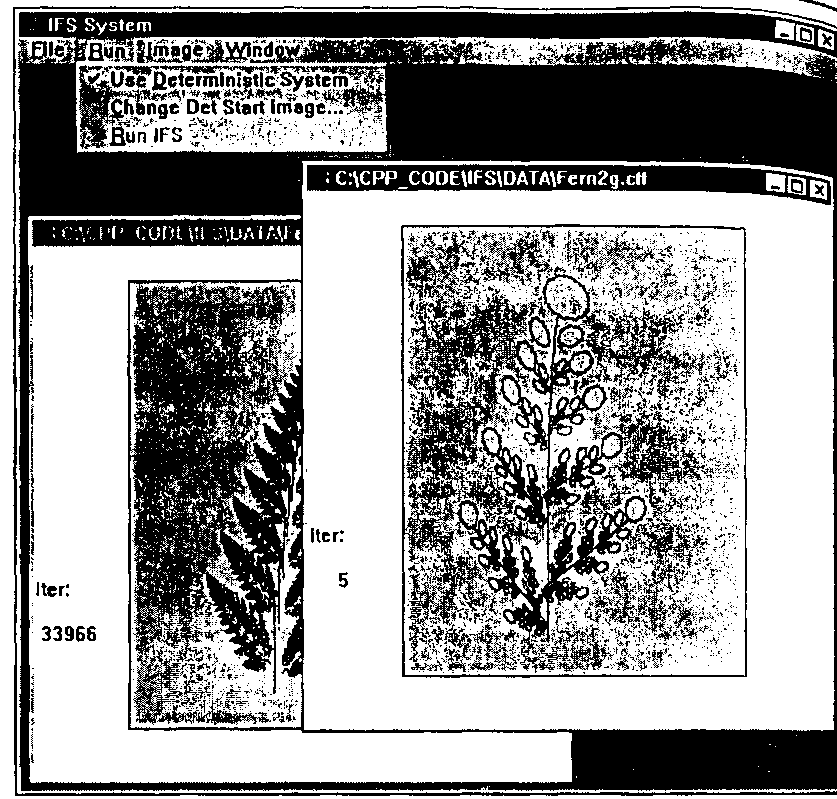

Окно IFS, в котором представлены изображения листа папоротника, построенные с использованием вероятностного (справа) и детерминистического (слева) алгоритма. Начальным изображением для детерминистического алгоритма в данном примере была окружность

Для определения различных параметров графики, таких как координаты х-у окна и цвет фона, служит диалог Graph Setup (Установки графики), вызываемый при выборе команды меню Image ♦ Setup Image... (Изображение ♦ Установки изображения...). Изменение координат х-у окна позволяет рассмотреть изображение-аттрактор более подробно (Рис. А. 1.5) (это свойство доступно только для вероятностного IFS* аттрактора). Команда меню Image ♦ Copy Image to Clipboard (Изображение ♦ Копировать изображение в буфер обмена) позволяет напрямую импортировать изображение в дрУг°е Windows-приложение для печати или просмотра.

ДЬжение А. Использование прилагаемого программного обеспечения

235

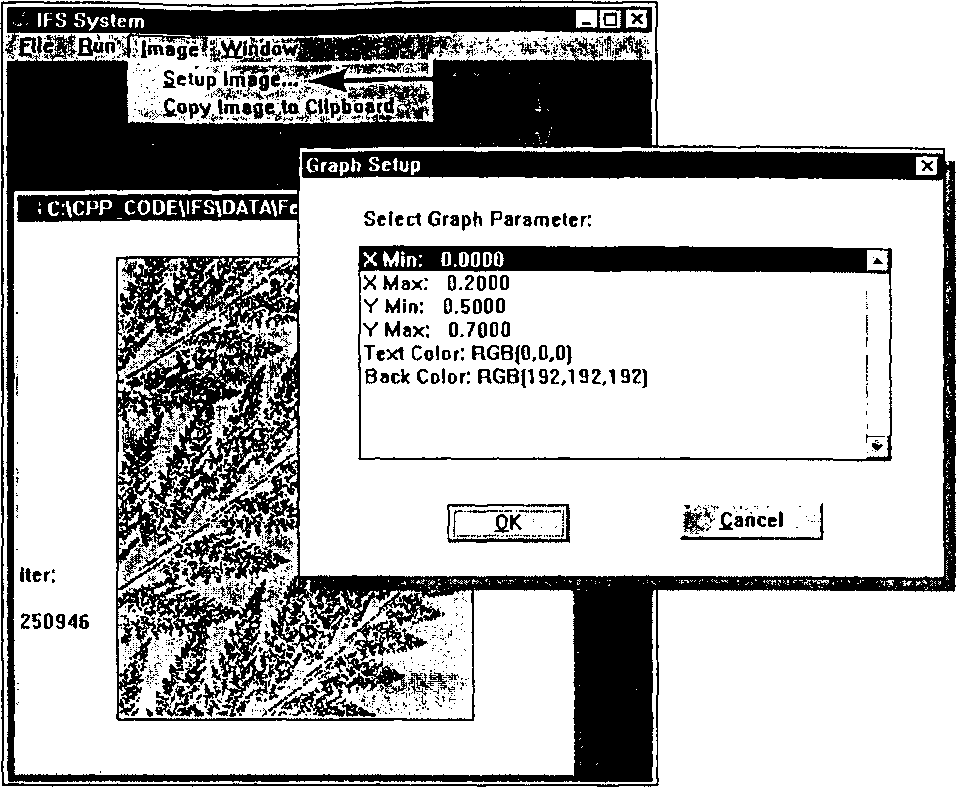

А.1.5. Аналог Graph Setup (Установки графики) может быть использован лля

изменения коорлинат х-у окна и цвета фона

236 Фракталы и вейвлеты для сжатия изображений в дейстВци

А.2. Система IMG: фрактальное сжатие изображений

Система IMG осуществляет фрактальное сжатие изображе ний, описанное в главах 3 и 4. Она выполняет следук>щИе действия:

✓ Кодирование изображения в градациях серого с использова-нием:

і. стандартного фрактального квадродерева кодирования;

iL фрактального квадродерева кодирования с выделением особенностей;

iii. фрактального квадродерева кодирования с выделением особенностей и самоорганизующейся нейронной сетью для классификации доменов.

✓ Хранение закодированного изображения как в виде текстового так и в виде бинарного ранговых файлов;

✓ Декодирование изображения, сохраненного в виде текстового или бинарного рангового файла;

✓ Сравнение декодированного изображения с исходным и вычисление ошибки путем вычитания изображений;

✓ Вывод изображения в градациях серого как двумерной поверхности в трехмерном пространстве.

На Рис. А.2.1 показаны пункты меню File (Файл), позволяющие открыть различные типы окон. Закодированное изображение находится в файле изображения в формате Windows bitmap (BMP). Существует множество утилит, которые преобразовывают другие форматы изображений, такие как TIFF, GIF или JPEG, в формат BMP (т.к. мы здесь занимаемся сжатием изображений, то нам не имеет смысла начинать с уже сжатых изображений, таких как GIF или JPEG). Программа может считывать и выводить на экран цветные BMP" изображения. Перед кодированием такие изображения будУ1 преобразованы в изображения в градациях серого.
